H41H升降式止回阀
H41H升降式止回阀概述
H41H升降式止回阀执行标及性能规范
设计依据 GB API
设计标准 GB/T 12235 BS1868
结构长度 GB/T 12221 ASMEB16.10
连接法兰 JB/T 79-94 ASMEB16.5
试验和检验 JB/T9092 AP11598



主要配件材料表
零件名称 材质
不锈钢 铸钢
阀体 CF8 WCB
阀瓣 CF8 2Cr13
垫片 PTFE 304+石墨
阀座 CF8 2Cr13
阀盖 CF8 WCB

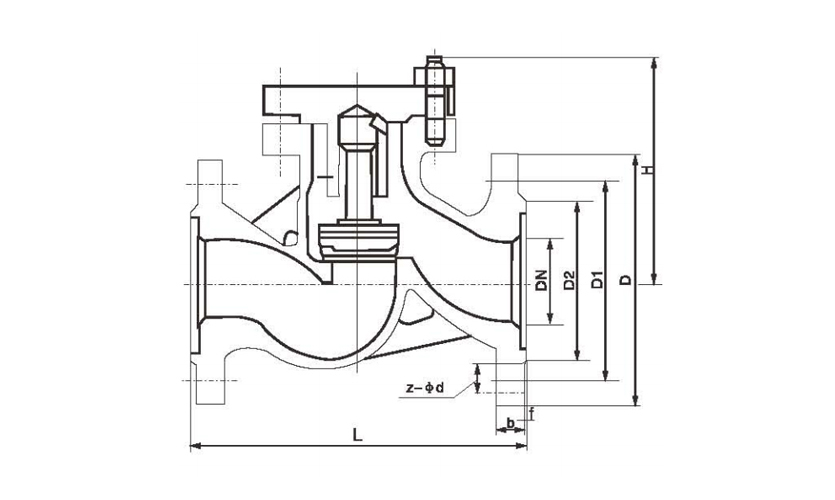

主要尺寸
PN DN L D D1 D2 b Z-φd H
1.6Mpa 15 130 95 65 45 14 4-14 77
20 150 105 75 55 14 4-14 77
25 160 115 85 65 14 4-14 80
32 180 135 100 78 16 4-18 85
40 200 145 110 85 16 4-18 95
50 230 160 125 100 16 4-18 105
65 290 180 145 120 18 4-18 120
80 310 195 160 135 20 8-18 130
100 350 215 180 155 20 8-18 140
125 400 245 210 185 22 8-18 155
150 480 280 240 210 24 8-23 180
200 600 335 295 265 26 12-23 215
250 730 405 355 320 30 12-25 260
300 850 460 410 375 34 12-25 315



产品说明

工作原理:止回阀依靠介质本身的流动而自动开、闭阀瓣,防止介质倒流。

保管、保养、安装和使用

1 、H41W法兰止回阀应存放在干燥,通风的室内,阀门通道两端应堵塞。

2 、长期存放的阀门应定期检查,去掉污物。应特别注意密封面的清洁,防密封面的损坏。

3、安装前应仔细核对阀门标志是否与使用要求相符。

4 、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

5、安装前应注意阀门 向标记与介质流动方向一致。

6、升降式垂直瓣止回阀应安装在垂直管道上,升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。

7 、使用中应注意阀门是否有异常声音和振动,为防止在管路中产生水锤效应,应注意管路介质压力波动情况。
